產品型號：XS0012

產品名稱：船載一體機

產品介紹：XS 0012一體機內部集成RDSS模塊、RNSS B1/GPS L1模塊、天線等，該模塊集成度高、功耗低、可完整實現RDSS定位、短報文通信功能，并且實時接收RDSS、RNSS B1/GPS L1衛星導航信號。

XS0012一體機體積小巧、功耗低，連接簡單、操作方便，非常適應于船艦導航等大規模應用。

詳細參數:

1.主要功能

?全天候的定位導航和雙向報文通信功能；

?支持BD/GPS雙模工作，保證定位結果準確；

?集成化程度高，RDSS模塊、RNSS模塊、GPS模塊及天線融于一體；

?采用防水設計，可在室外可靠工作；

?提供支架安裝方式，便于用戶安裝使用。

2.關鍵指標

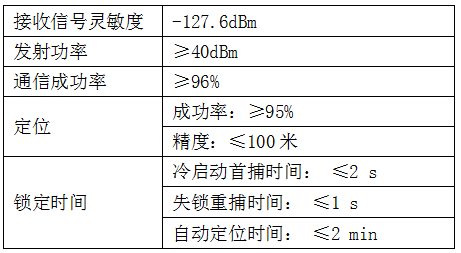

RDSS產品性能指標

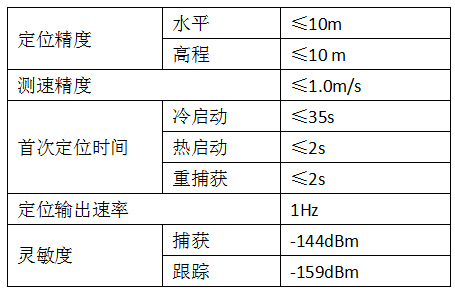

RNSS/GPS主要性能指標

3.工作電壓

電源接口，北斗數傳終端工作電壓為12V~28V，待機功耗為不大于1.5W。電源的發射電流在24V供電時，要求2A以上。

4.工作環境

A 高低溫

艙外設備：-25℃～＋70℃；

符合船用電子設備高低溫標準SC/T7002.2-1992、SC/T7002.3-1992

B 碰撞沖擊

加速度49m/s2、脈沖持續時間11ms；

脈沖重復頻率為60次/min~80次/min條件下碰撞1000次；

符合船用電子設備碰撞標準SC/T7002.9-1992。

C振動

頻率1Hz～12.5Hz，位移幅值±1.6mm；

頻率12.5Hz～25Hz，位移幅值±0.38mm；

頻率25Hz～50Hz，位移幅值±0.10mm；

每個頻率范圍內持續振動時間不少于15min；

符合船用電子設備振動標準SC/T7002.8-1992。

D 防鹽霧

+35℃連續霧化24小時；PH值6.5~7.2；

符合船用電子設備鹽霧標準SC/T7002.6-1992。

E 雨淋及濺水

要求整體水密處理；符合國軍標GJB367.2~87；

F 濕熱

相對濕度：93%，溫度：40℃，時間：12.5小時；

符合船用電子設備恒定濕熱標準SC/T7002.5-1992；

G 外殼防護

符合船用電子設備外殼防護標準SC/T7002.10-1992

5.整機尺寸

產品直徑132mm 高度62mm
